放大器內置?U型微型光電傳感器[小型?連接器內置型] PM-65系列

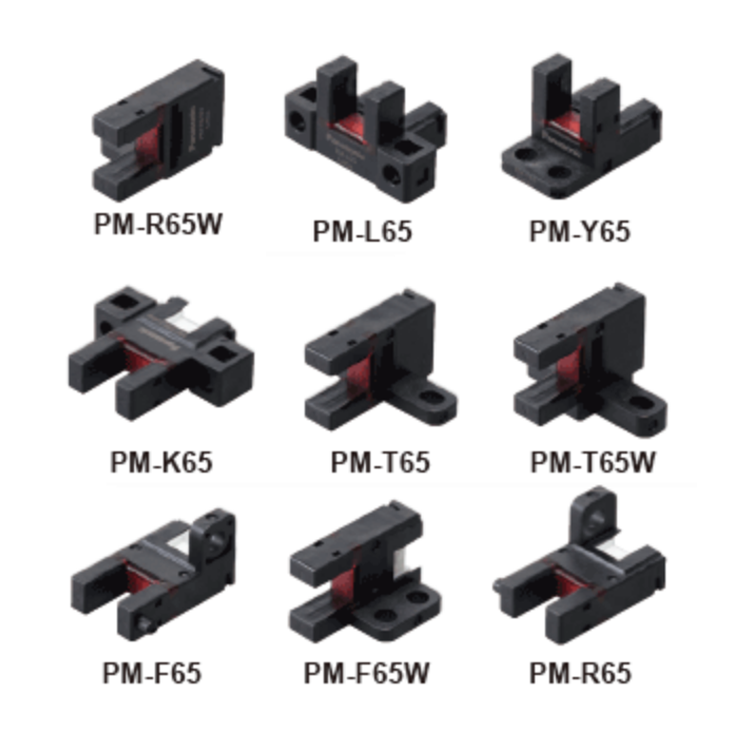

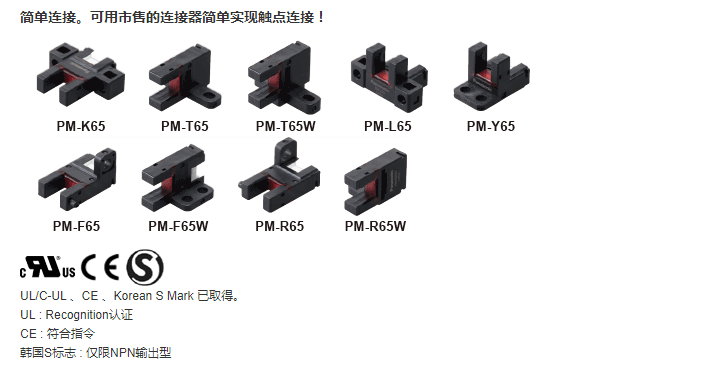

單連接。可用市售的連接器簡單實現觸點連接！
- 基本信息

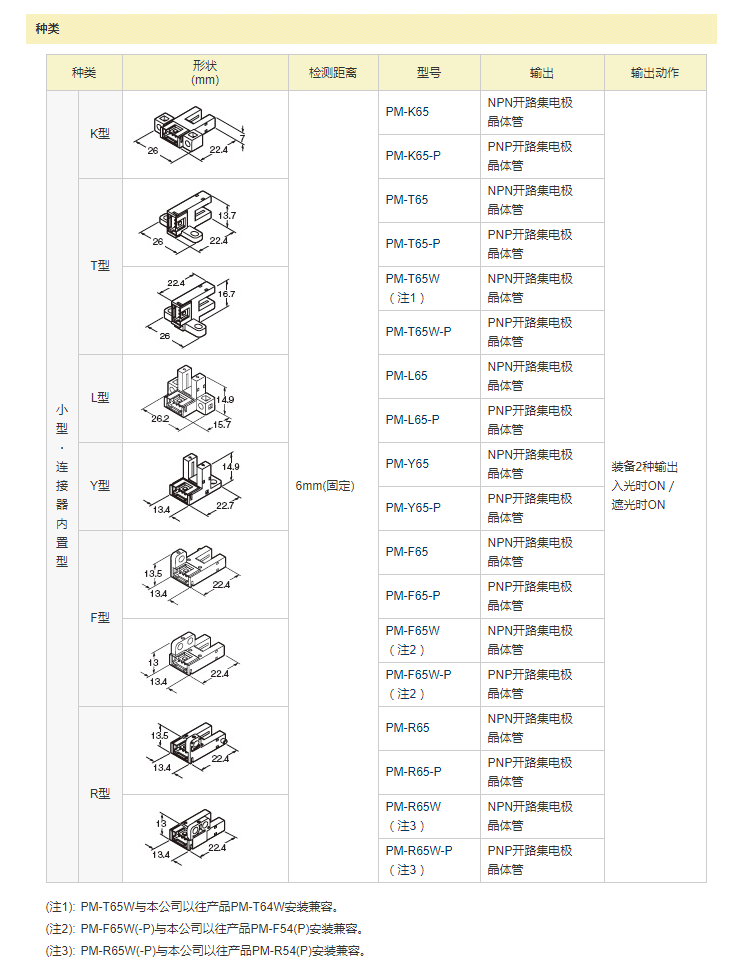

- 產品種類
- 詳細規格
- 產品尺寸

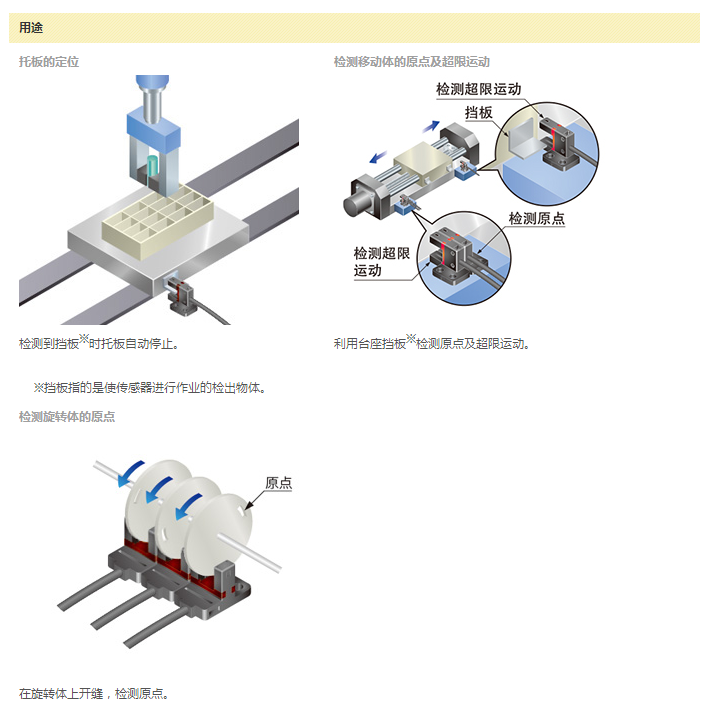

- 產品用途
- 可選件
特點
※
標配3個保護電路
機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成傳感器故障所導致的風險。
※

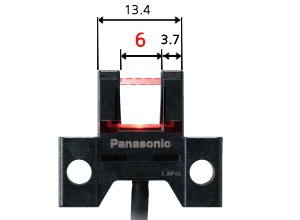

投光、受光部間距為6mm，留有余量
檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。
|
※

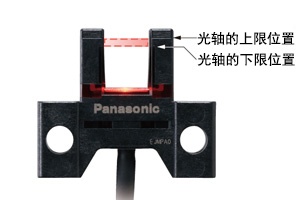

根據投光、受光標記輕松調整
可從前后?左右對光軸的上下位置進行確認。可輕松調整檢測物體的 ?檢測旋轉體的原點位置。
|
※
大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。
※截至2016年3月本公司調查
M3螺絲輕松安裝！
用M3螺絲固定住1個點或2個點，即可簡單進行安裝。
(M3螺絲?墊圈等請另外單獨準備。)
■M3螺絲1點固定 : PM-F65、PM-R65
■M3螺絲2點固定 : 除上述以外的其他機種
強烈的振動?沖擊
用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。
|

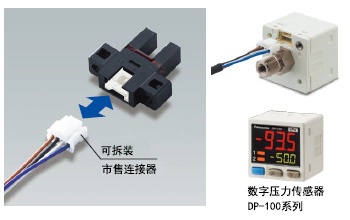

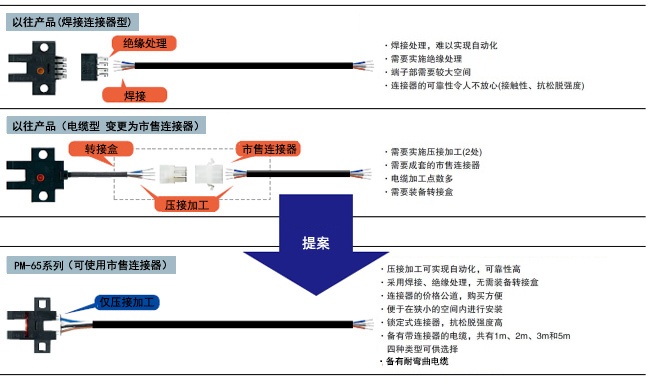

可使用市售連接器
連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。
此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。
|
提高維護性和施工性，大幅降低總成本
由于使用市售的壓接式連接器，因此可大幅減少連接電纜的加工費用，從而降低成本。
|
規格
| 種類 | 小型?連接器內置型 | |||
|---|---|---|---|---|
| 以往產品安裝用兼容型(注2) | ||||
| 型號 | NPN輸出 | PM-□65 | PM-□65W | |
| PNP輸出 | PM-□65-P | PM-□65W-P | ||
| 符合CE標志指令 | EMC指令、RoHS指令 | |||
| 檢測距離 | 6mm(固定) | |||
| 最小檢測物體 | 0.8mm×1.2mm不透明體 | |||
| 應差（遲滯） | 0.05mm以下 | |||
| 重復精度 | 0.01mm以下 | |||
| 電源電壓 | 5V DC～24V DC±10% 脈動P-P10%以下 | |||
| 消耗電流 | 15mA以下 | |||
| 輸出 |
<NPN輸出型> NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V間) ?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA) <PNP輸出型> PNP開路集電極晶體管 ?最大流出電流：50mA ?外加電壓：30V DC以下(輸出和+V間) ?剩余電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA) |
|||
| 輸出動作 | 入光時ON／遮光時ON 裝備2種輸出 | |||
| 短路保護 | 裝備 | |||
| 反應時間 |
入光時：20μs以下、遮光時：80μs以下 (最大反應頻率為3kHz)(注3) |
|||
| 工作狀態指示燈 | 橙色LED（入光時亮燈） | |||
| 污損度 | 3 | |||
|
耐 環 境 性 |
保護結造 | IP40(IEC) | ||
| 使用環境溫度 | -25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃ | |||
| 使用環境濕度 | 5%RH～85%RH、存儲時：5%RH～95%RH | |||
| 使用環境照明度 | 熒光燈光：受光面照明度1,000 ?x以下 | |||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||
| 耐振動 | 頻率10Hz～2,000Hz 雙振幅1.5mm(最大加速度196m/s2) XYZ各方向2小時 | |||
| 耐沖擊 | 加速度15,000m/s2(約1,500G) XYZ各方向3次 | |||
| 投光元件 | 紅外線LED（投光波峰波長：855nm、非調制式） | |||
| 材質 | 外殼：PBT、顯示罩：聚碳酸酯 | |||
| 延長電纜 | 0.3mm2以上的電纜，全長可延長到100m(注4) | |||
| 重量 | 本體重量：約3g、包裝重量：約3g | |||
| (注1)： | 無指定時的測量條件為使用環境溫度＝＋23℃。 |
|---|---|
| (注2)： | PM-T65W和本公司原品PM-T64W/ PM-F54(P)/ PM-R54(P)安裝兼容。 |
| (注3)： | 反應頻率是指使下圖中的圓盤旋轉時的數值。 |
|
(注4)：延長電纜超過20m以上時，請確認傳感器附屬電纜一端的供應電壓在4.5V以上

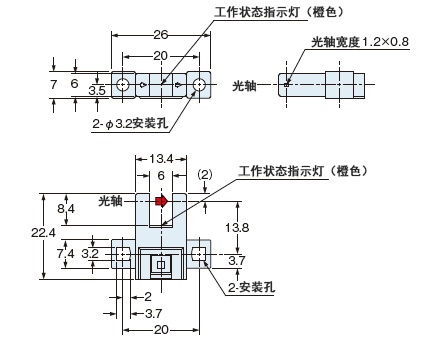

尺寸圖
- 單位mm

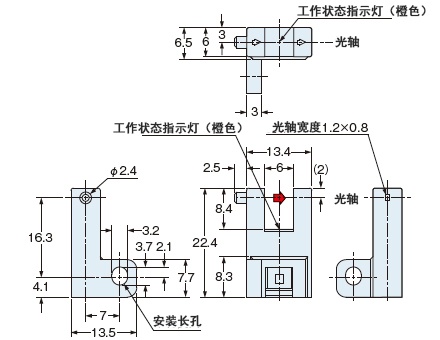

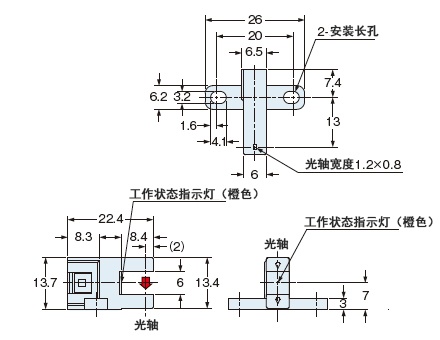

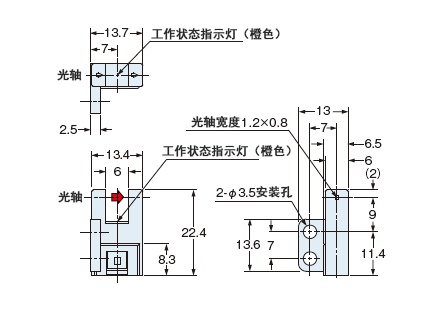

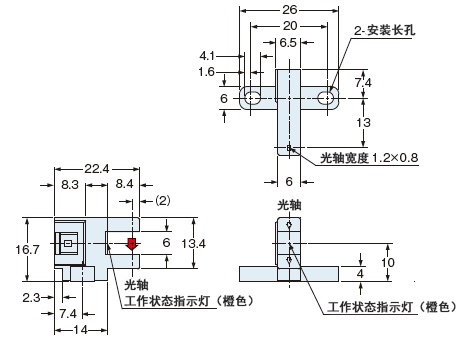

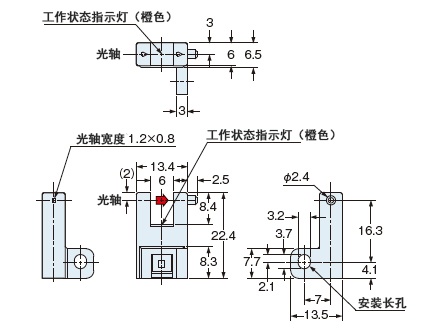

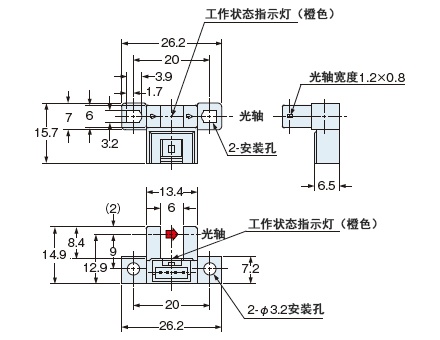

PM-F65
PM-F65-P
傳感器
|

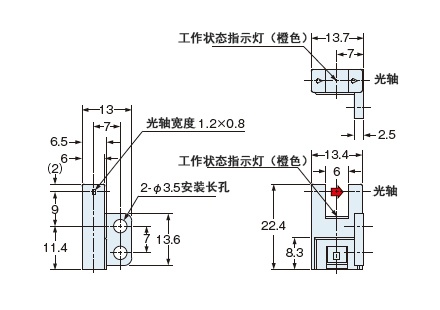

PM-F65W
PM-F65W-P
傳感器
|

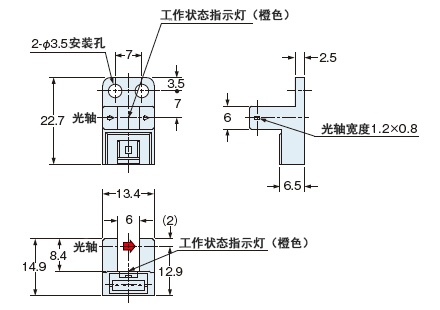

PM-K65
PM-K65-P
傳感器
|
PM-L65
PM-L65-P
傳感器
|
PM-R65
PM-R65-P
傳感器
|
PM-R65W
PM-R65W-P
傳感器
|
PM-T65
PM-T65-P
傳感器
|
PM-T65W
PM-T65W-P
傳感器
|
PM-Y65
PM-Y65-P
傳感器
|

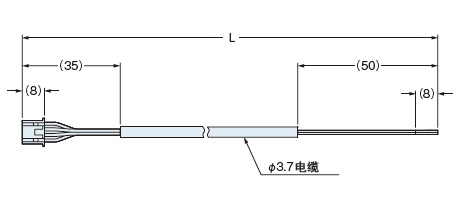

CN-14A-C□
CN-14A-R-C□
附帶連接器電纜（另售）
|
?長度L
| 型號 | 長度L |
|---|---|
| CN-14A(-R)-C1 | 1,000 |
| CN-14A(-R)-C2 | 2,000 |
| CN-14A(-R)-C3 | 3,000 |
| CN-14A(-R)-C5 | 5,000 |
可選件
| 品名 | 型號 | 內容 | |
|---|---|---|---|
| 附帶連接器電纜 | CN-14A-C1 | 長1m |
附帶0.2mm2 4芯單側連接器的橡膠絕緣電纜 電纜外徑：φ3.7mm |
| CN-14A-C2 | 長2m | ||
| CN-14A-C3 | 長3m | ||
| CN-14A-C5 | 長5m | ||
|
附帶連接器電纜 （耐彎曲型） |
CN-14A-R-C1 | 長1m |
附帶0.2mm2 4芯單側連接器的 橡膠絕緣電纜 電纜外徑：φ3.7mm |
| CN-14A-R-C2 | 長2m | ||
| CN-14A-R-C3 | 長3m | ||
| CN-14A-R-C5 | 長5m | ||
| 連接器 | CN-14A | 外殼10個，端子40套 | |
|
|
連接用連接器推薦產品介紹
日本壓接端子制造（株）制
端子：SPHD-001T-P0.5、外殼：PAP-04V-S
注意：推薦產品的詳細情況請咨詢生產制造廠家。
壓接工具推薦產品介紹
日本壓接端子制造（株）制
型號：YC-610R
注意：推薦產品的詳細情況請咨詢生產制造廠家。
連接用連接器（e-CON）推薦產品介紹
3M日本(株)制
適用連接器：37104-3122-000 FL
科恩電氣
科恩眾和
